CR 1-10 A-A-A-E-HQQE / 96516180
2.4 m3/hod
62 m
0.55 kW
CR 1-10 A-A-A-E-HQQE / 96516180
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
1210.00 € (-17%)
1010.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
CR 1-10 A-A-A-E-HQQE / 96516180
Vue d'ensemble
Pompe centrifuge verticale en ligne, prête à être installée dans un tuyau ou sur une fondation. Cette pompe n'est pas auto-amorçante et est conçue pour pomper de l'eau.
Fonction et caractéristiques
- Matériau des roues et des corps de liaison : acier inoxydable EN 1.4301
- Tête et pied de pompe en fonte
- Joint de pompe conforme à la norme EN 12756
- Moteur relié à la pompe par un accouplement fendu en fonte
- Raccordement à la tuyauterie au moyen de brides ovales/Rp
- Moteur à courant alternatif triphasé pour des performances fiables
- Unité de contrôle : sans convertisseur de fréquence

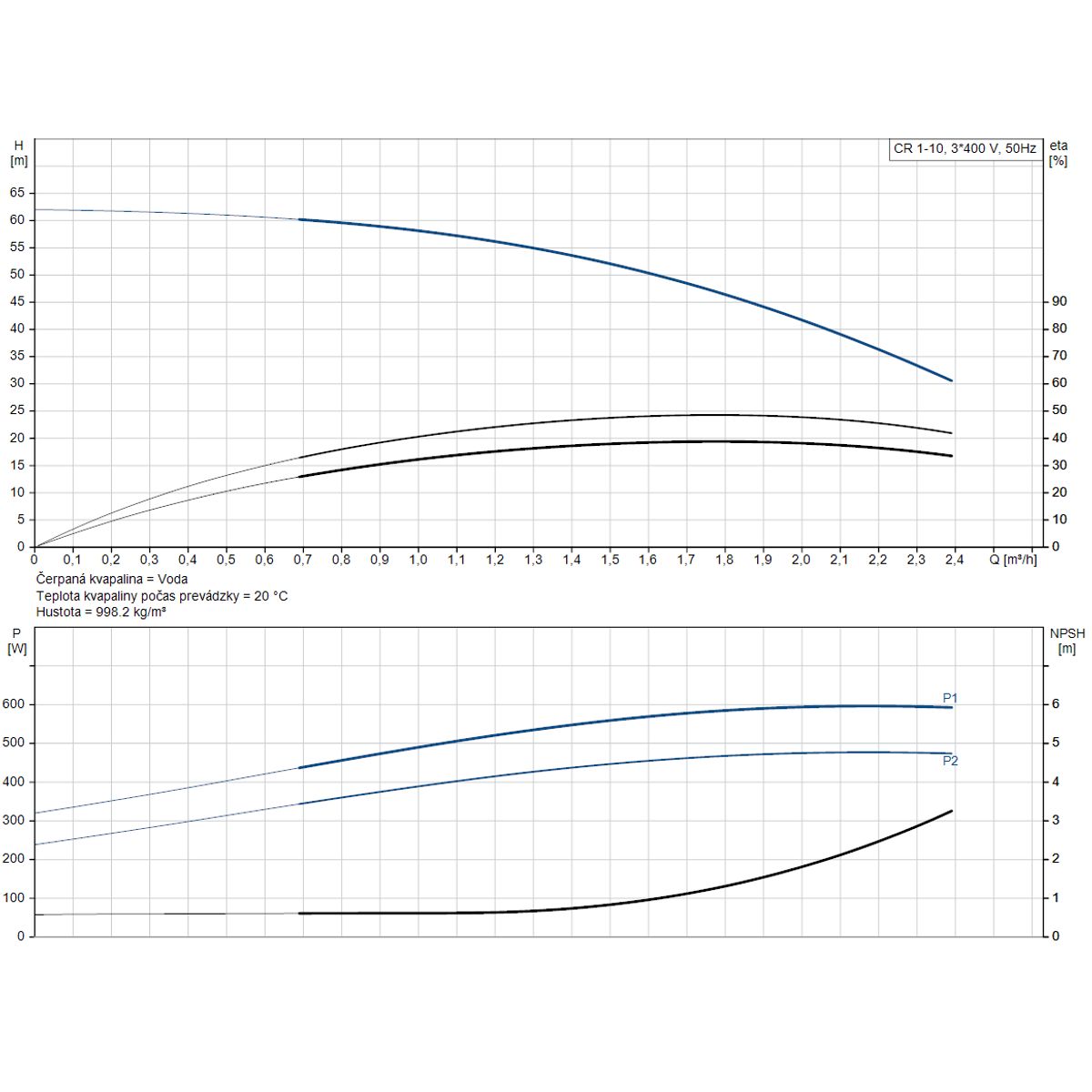

Paramètres techniques
| Liquide pompé | Eau |
|---|---|
| Plage de température du liquide | de -20 °C à 120 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité de l'eau | 998,2 kg/m³ |
| Vitesse nominale de la pompe | 2856 tr/min |
| Débit nominal | 1,8 m³/h |
| Hauteur nominale de transport | 47.1 m |
| Orientation de la pompe | Verticale |
| Type de joint | HQQE (simple) |
| Agréments | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolérance de la bande de courbe | ISO9906:2012 3B |

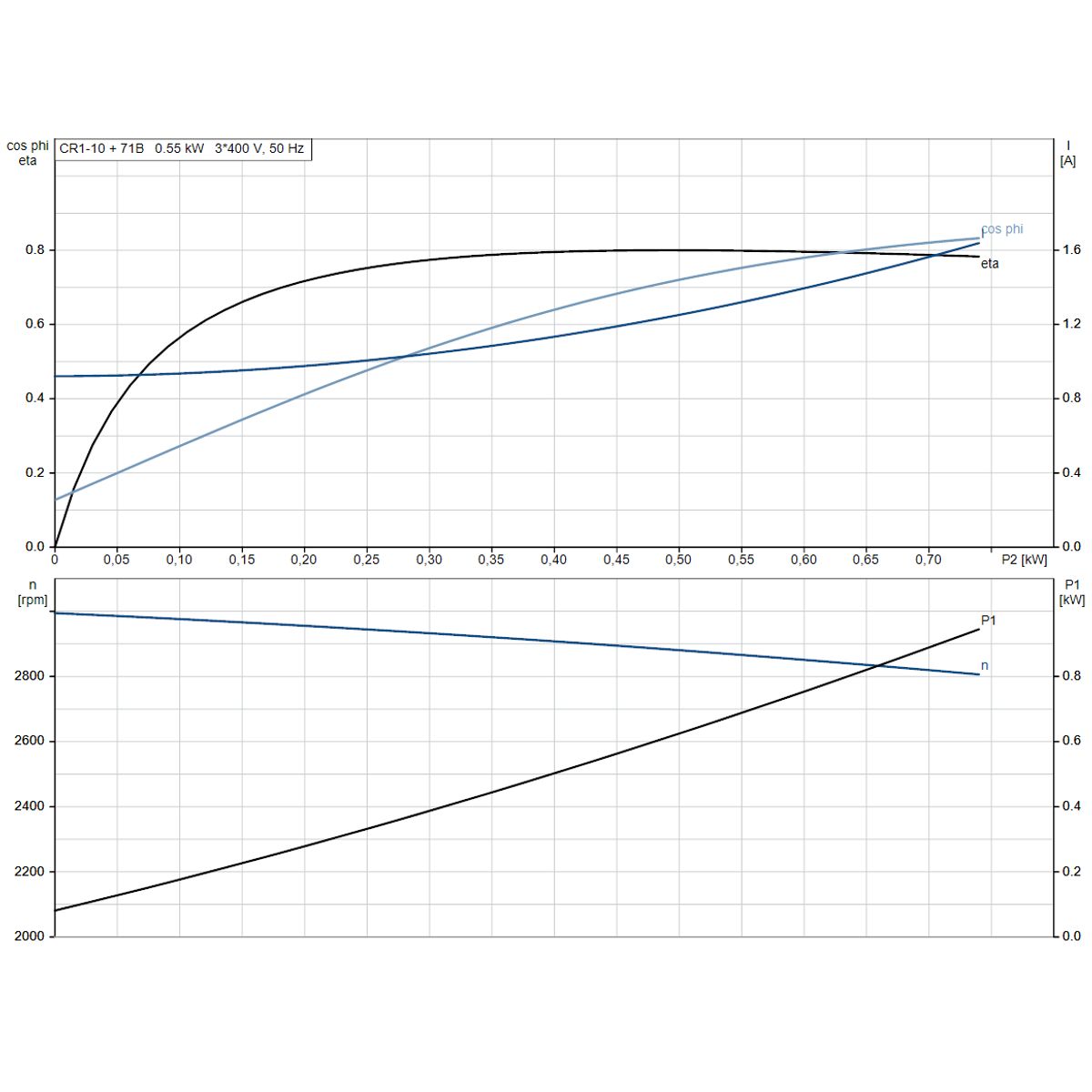

| Moteur | AC triphasé, IEC 71B, puissance 0,55 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 220-240D/380-415Y V |
| Courant électrique nominal | 2.50/1.44 A |
| Courant électrique de démarrage | 580-620 % |
| Cos phi | 0.80-0.70 |
| Vitesse du moteur | 2830-2850 tr/min |
| Rendement de la classe IE | IE3 |
| Rendement Eta 1/1 | 77.8 % |
| Efficacité Eta 3/4 | 81.5-78.5 % |
| Efficacité Eta 1/2 | 79.5-74.5 % |
| Nombre de pôles | 2 |
| Protection IP | IP55 (protection contre la poussière et le courant d'eau) |
| Isolation du moteur | F |
| Raccordement des tuyaux | Brides ovales/Rp, PN 16 |
| Taille de la gorge d'entrée | 1 pouce |
| Taille de la gorge de décharge | 1 pouce |
| Pression de fonctionnement maximale | 16 bar |
| Pression de service à 120 °C | 16 bar |
| Pression de service à -20 °C | 16 bar |
| Poids brut | 23,6 kg |
| Poids net | 20,9 kg |
| Quantité transportée | 0.063 m³ |
| Position de la pince | 6 |
| Indice d'efficacité minimale MEI | ≥ 0.70 |
Matériaux utilisés
- Base : fonte (EN 1561 EN-GJL-200, ASTM A48-25B)
- Roue : Acier inoxydable (EN 1.4301 / AISI 304)
- Roulements : SIC
Installation de l'appareil
La température ambiante maximale pour l'installation est de 60 °C. La pompe est conçue pour une installation fixe avec raccordement à la tuyauterie à l'aide de brides ovales ou Rp.
| Q max débit maximal | 2.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 62 m |
| P max Puissance maximale absorbée | 0.55 kW |
| Max. température du liquide pompé | 120 °C |
| Courant maximal du moteur | 2.50/1.44 A |
