CR 1-9 A-A-A-E-HQQE / 96516178
Vue d'ensemble du produit

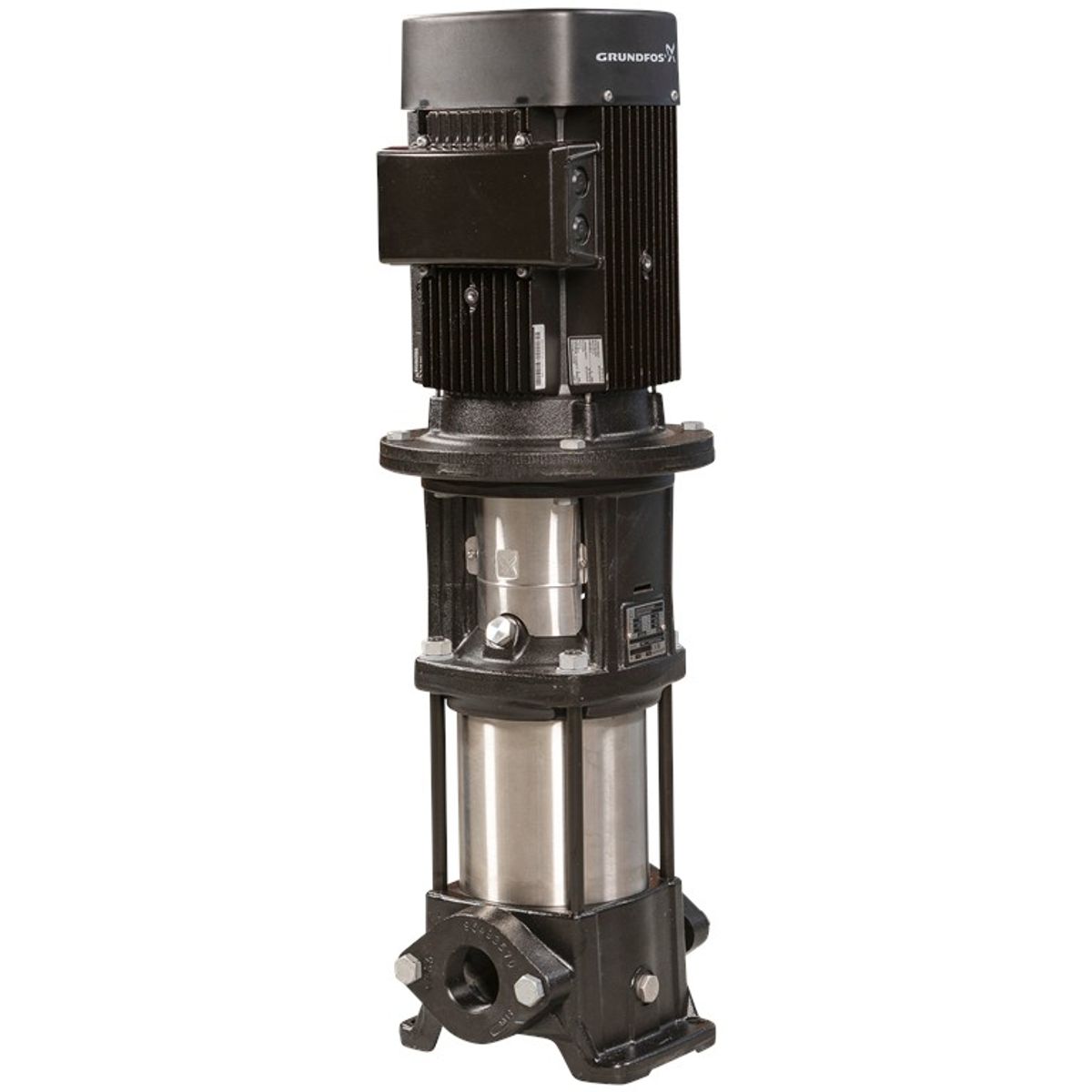

Pompe centrifuge verticale en ligne, conçue pour être installée directement dans la canalisation ou sur la fondation. Cette pompe n'est pas auto-amorçante, il faut donc veiller à ce que les conditions d'installation et de fonctionnement soient correctes.
Le moteur est un moteur à courant alternatif triphasé.
Caractéristiques de la pompe :
- Matériau des roues et des corps de cellule : acier inoxydable, EN 1.4301
- La tête et le pied de la pompe sont en fonte.
- Le joint de la pompe est dimensionné conformément à la norme EN 12756.
- Le moteur est relié à la pompe par un accouplement en deux parties en fonte.
- Le raccordement à la canalisation se fait par des brides ovales/Rp.
Unités de contrôle
Convertisseur de fréquence : aucun
Paramètres du fluide
- Fluide pompé :
- Eau
- Plage de température du liquide :
- -20 .. 120 °C
- Température du liquide sélectionnée :
- 20 °C
- Densité : 998,2 kg/m³ :
- 998,2 kg/m³

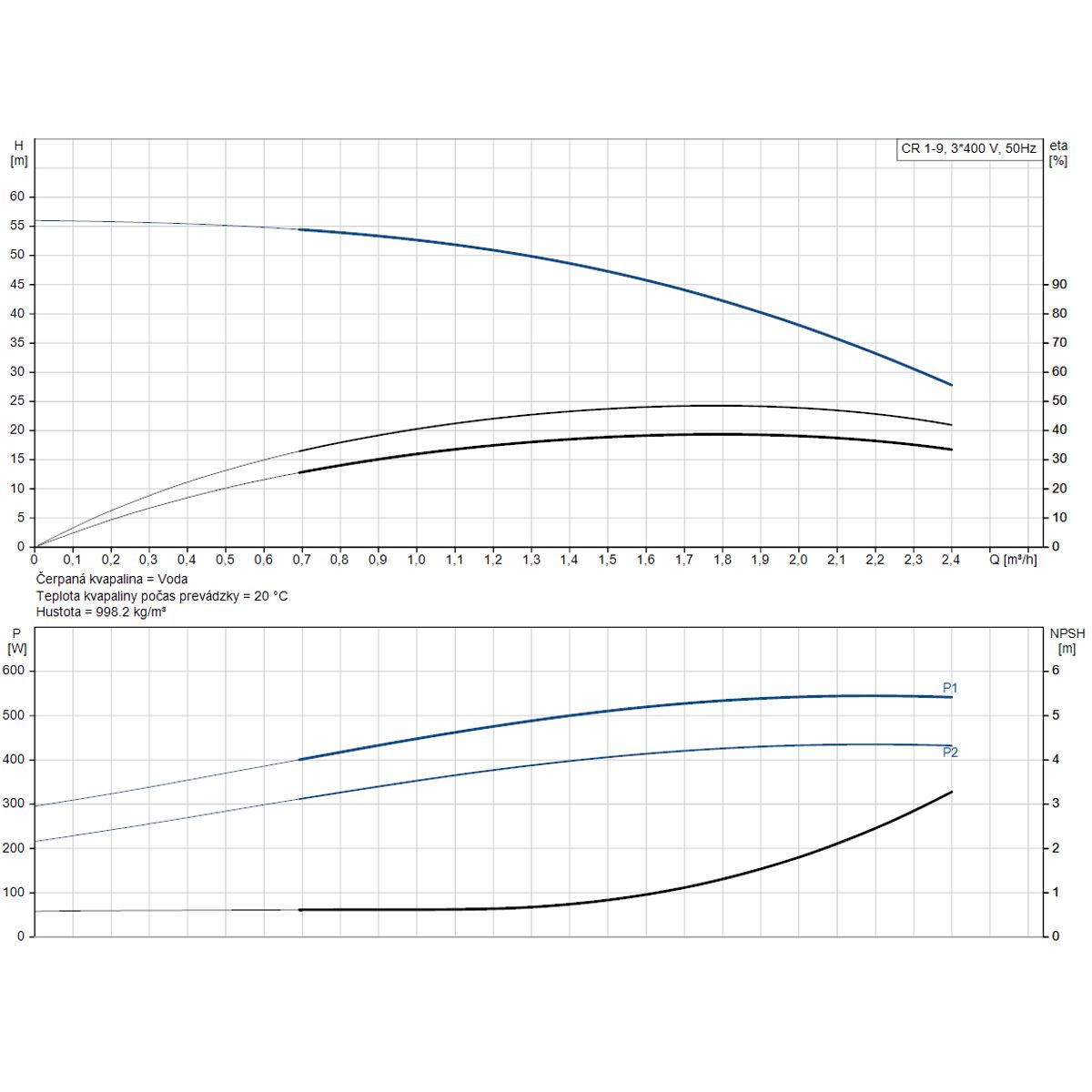

Paramètres techniques
| Vitesse nominale de la pompe | 2856 tr/min |
|---|---|
| Débit nominal | 1,8 m³/h |
| Hauteur nominale de transport | 42.9 m |
| Orientation de la pompe | Verticale |
| Disposition de l'arbre d'étanchéité | Simple |
| Type de presse-étoupe | HQQE |
| Joint d'arbre | HQQE |
| Homologations | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Tolérance bande de courbe | ISO9906:2012 3B |
| Pression de service maximale | 16 bar |
| Pression maximale à une température donnée | 16 bar / 120 °C ; 16 bar / -20 °C |

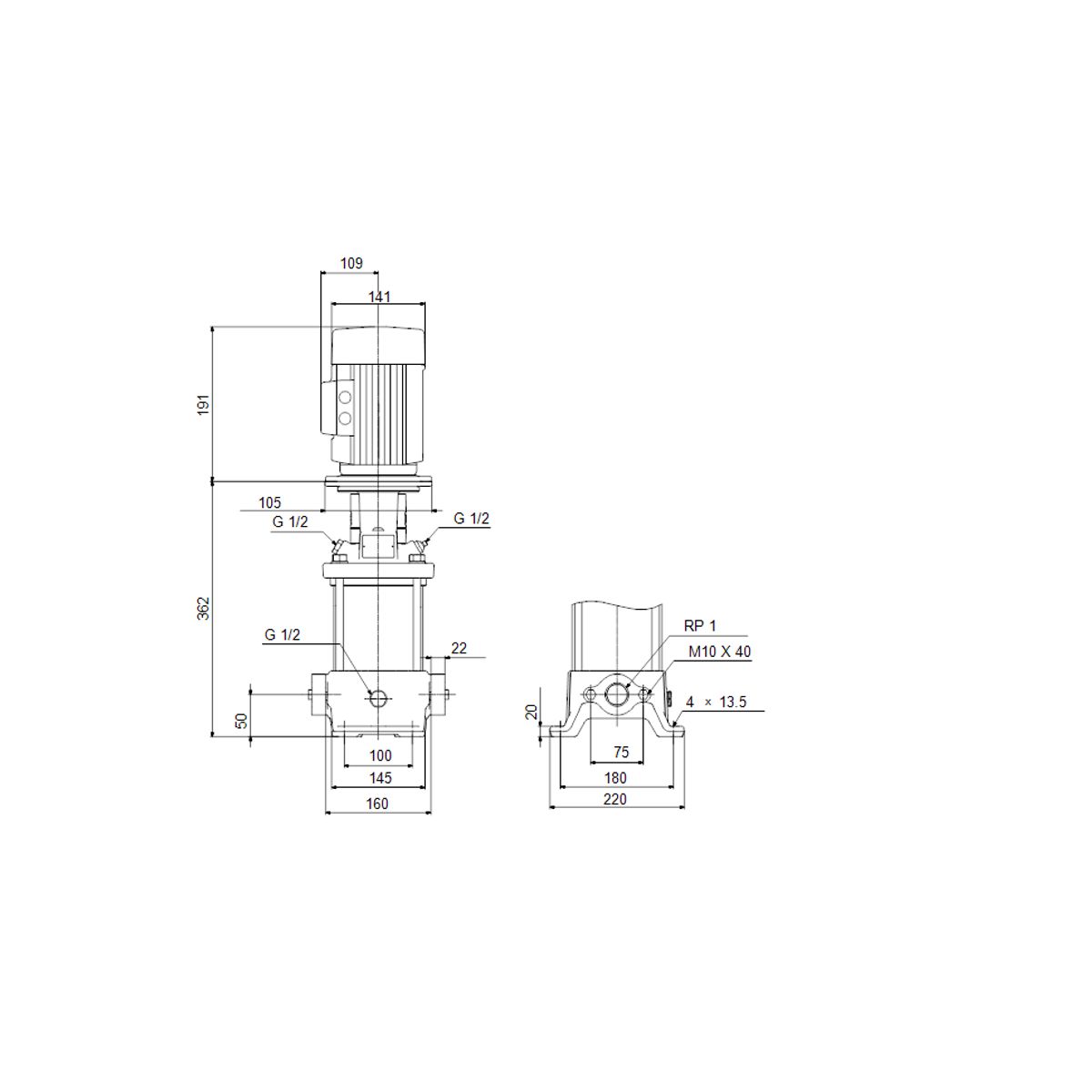

| Type de connexion | Ovale / Rp |
| Taille de la gorge d'admission | 1 pouce |
| Taille de la sortie d'évacuation | 1 pouce |
| PN pour le raccordement des tuyaux | PN 16 |
| Bride du moteur | FT85 |
| Poids net | 20,5 kg |
| Poids brut | 23,2 kg |
| Quantité transportée | 0.063 m³ |
Matériaux utilisés
- Socle : fonte (EN 1561 EN-GJL-200, ASTM A48-25B)
- Roue : acier inoxydable (EN 1.4301, AISI 304)
- Roulements : SIC
Installation de l'appareil
- Température ambiante maximale
- 60 °C

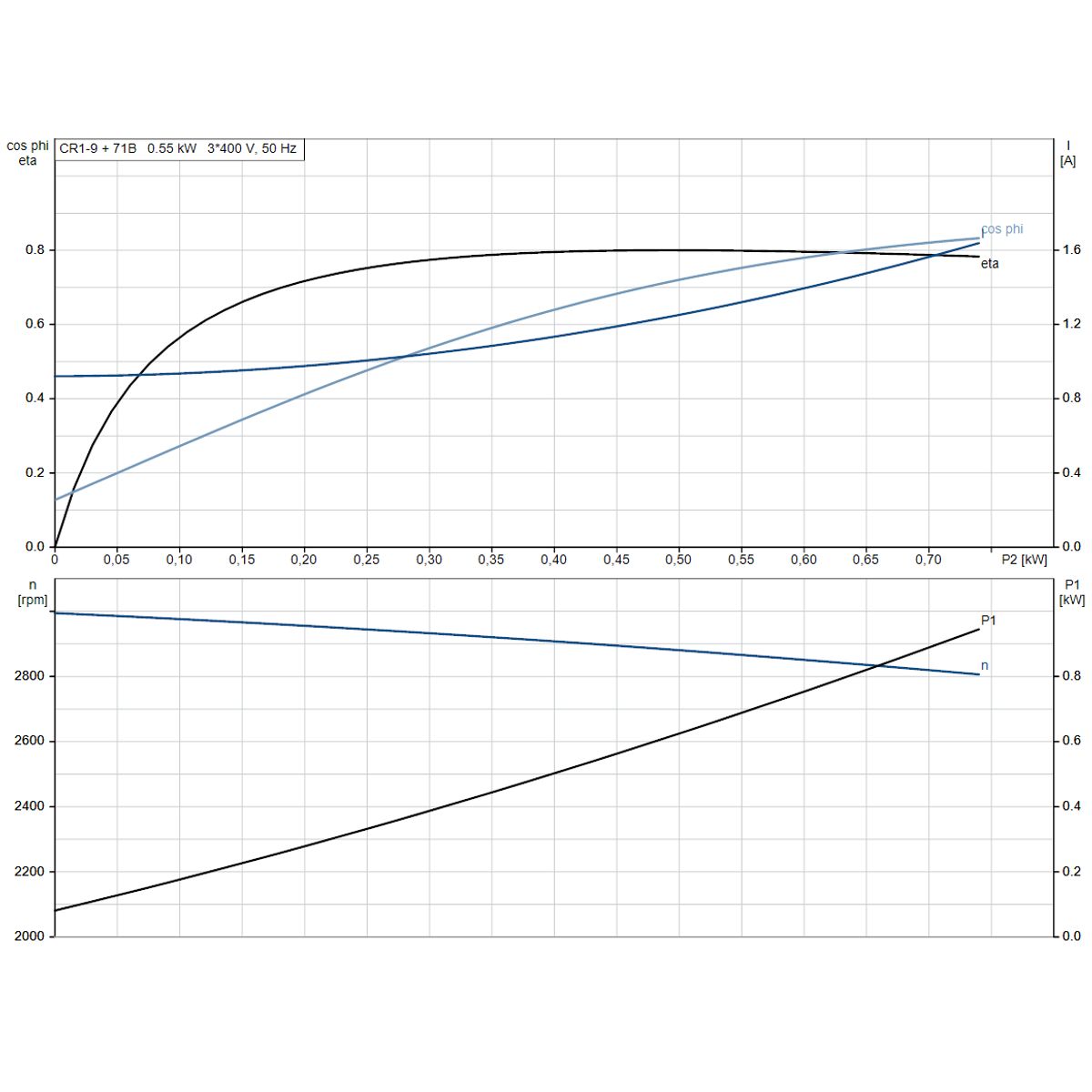

Données électriques du moteur
| Norme moteur | IEC |
|---|---|
| Type de moteur | 71B |
| P2 (puissance du moteur) | 0,55 kW |
| Puissance absorbée (P2) requise par la pompe | 0,55 kW |
| Fréquence (f) | 50 Hz |
| Tension (U) | 3 x 220-240D/380-415Y V |
| Courant électrique nominal | 2.50/1.44 A |
| Courant électrique de démarrage | 580-620 % |
| Cos phi | 0.80-0.70 |
| Vitesse de rotation (n) | 2830-2850 tr/min |
| Classe de rendement IE | IE3 |
| Rendement Eta 1/1 | 77.8 % |
| Rendement Eta 3/4 | 81.5-78.5 % |
| Efficacité Eta 1/2 | 79.5-74.5 % |
| Nombre de pôles | 2 |
| Couverture IP | 55 Poussière/projection |
| Isolation | F |
| Numéro de série du moteur | 85805103 |
Informations complémentaires
- Position du bornier
- 6
- Indice d'efficacité minimale, IEM ≥
- 0.70
