CR 1-4 A-FGJ-A-V-HQQV / 96516262
2.4 m3/hod
25.4 m
0.37 kW
CR 1-4 A-FGJ-A-V-HQQV / 96516262
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
925.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
Pièces détachées
CR 1-4 A-FGJ-A-E-HQQE / 96516241
Vue d'ensemble du produit
Pompe centrifuge verticale en ligne, conçue pour être installée directement dans la canalisation ou sur la fondation. La pompe n'est pas auto-amorçante, ce qui en fait une solution adaptée aux applications d'aspiration par gravité ou par pression.
Fonctions et caractéristiques
- Roues et corps de cellule en acier inoxydable EN 1.4301 pour une excellente résistance à la corrosion.
- Tête et pied de pompe en fonte, alliant robustesse et fiabilité.
- Le joint d'étanchéité de la pompe, dimensionné conformément à la norme EN 12756, garantit une étanchéité sûre et minimise les fuites.
- Le moteur est relié à la pompe par un accouplement fendu en fonte, ce qui facilite l'entretien.
- Le raccordement à la tuyauterie DIN, ANSI ou JIS se fait par des brides pour une compatibilité maximale.
- Le moteur à courant alternatif triphasé garantit des performances fiables et stables.

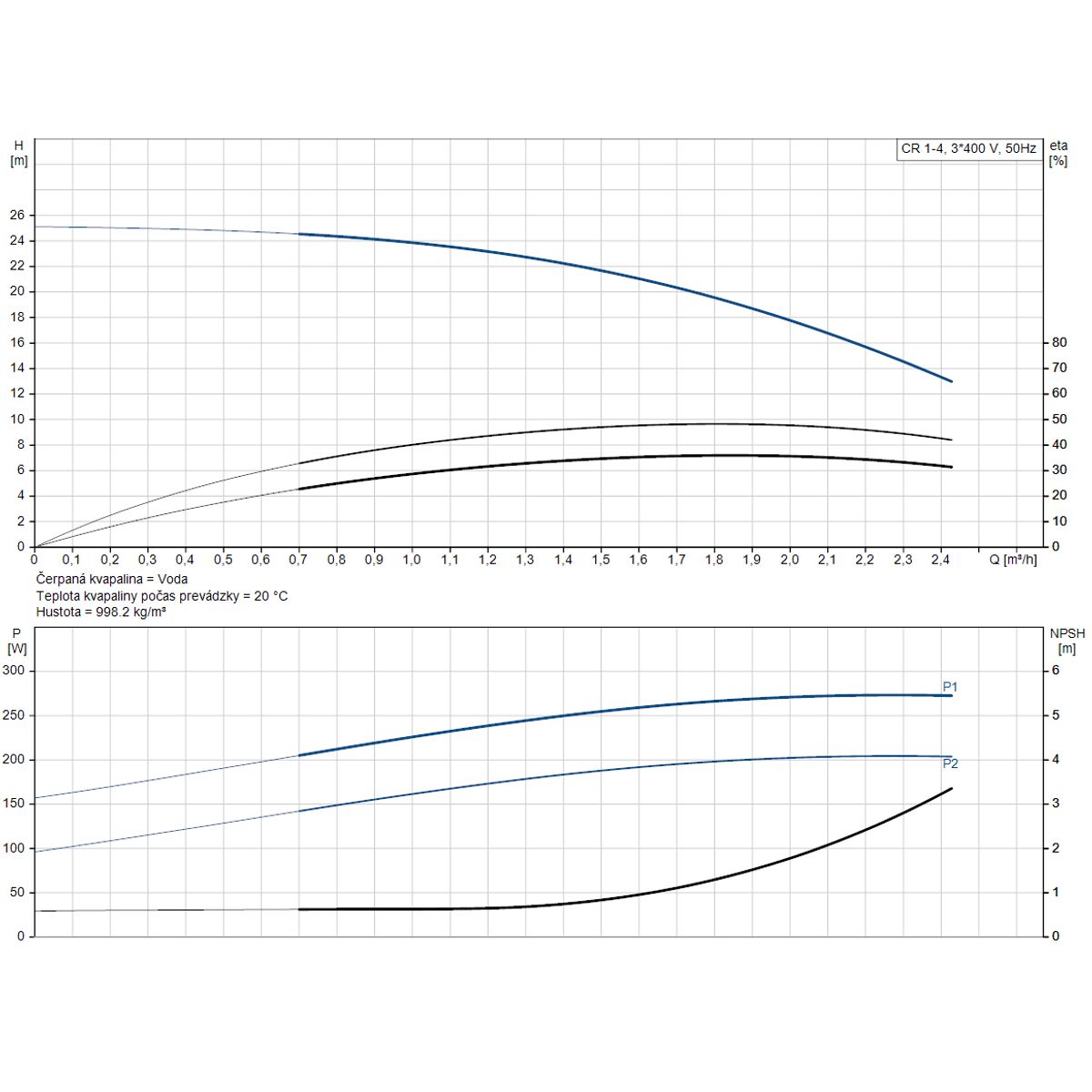

Paramètres techniques
| Unités de contrôle | Sans convertisseur de fréquence |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | de -20 à 120 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité du liquide | 998,2 kg/m³ |
| Vitesse nominale de la pompe | 2873 tr/min |
| Débit nominal | 1,8 m³/h |
| Hauteur nominale de transport | 20.3 m |
| Orientation de la pompe | Verticale |
| Garniture d'étanchéité | HQQE, joint d'arbre simple |
| Agréments | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Bande de tolérance de la courbe | ISO9906:2012 3B |
| Base | Fonte EN 1561 EN-GJL-200, ASTM A48-25B |
| Roue | Acier inoxydable EN 1.4301 (AISI 304) |
| Roulements | SIC |
| Pression maximale de fonctionnement | 25 bar |
| Pression maximale à température donnée | 25 bar à 120 °C et -20 °C |
| Température ambiante (max.) | 60 °C |
| Type de raccordement | Brides DIN / ANSI / JIS |
| Taille du raccord (aspiration / refoulement) | DN 25/32 (1 1/4 pouce) |
| PN pour le raccordement de tuyaux | PN 25 |
| Bride du moteur | FT85 |
| Données électriques | |
| Norme moteur | IEC |
| Type de moteur | 71A |
| P2 (puissance du moteur) | 0,37 kW |
| Puissance requise par la pompe | 0,37 kW |
| Fréquence | 50 Hz |
| Tension d'alimentation | 3 x 220-240D/380-415Y V |
| Courant électrique nominal | 1.74/1.00 A |
| Courant électrique de démarrage | 490-530 % |
| Cos phi | 0.80-0.70 |
| Vitesse de rotation (n) | 2850-2880 tr/min |
| Classe de rendement IE | IE3 |
| Isolation | F |
| Poids net | 23,5 kg |
| Poids brut | 26,1 kg |
| Quantité transportée | 0.054 m³ |
| Indice d'efficacité minimale (IEM) | ≥ 0.70 |
| Position du bornier | 6 |
| Q max débit maximal | 2.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 25.4 m |
| P max Puissance maximale absorbée | 0.37 kW |
| Max. température du liquide pompé | 120 °C |
| Courant maximal du moteur | 1.74/1.00 A |
