CR 3-8 A-FGJ-A-E-HQQE / 96516655
4.4 m3/hod
52.8 m
0.75 kW
CR 3-8 A-FGJ-A-E-HQQE / 96516655
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
1251.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
Pièces détachées
CR 3-8 A-FGJ-A-E-HQQE / 96516655
Vue d'ensemble du produit
CR 3-8 A-FGJ-A-E-HQQE
Pompe centrifuge verticale en ligne, conçue pour être installée dans des tuyaux ou sur une fondation. Cette pompe n'est pas auto-amorçante.
Caractéristiques de la pompe :
- Matériau des roues et du corps de la cellule : acier inoxydable, EN 1.4301
- Matériau de la tête et du pied de la pompe : fonte
- Joint de pompe dimensionné selon la norme EN 12756
- Moteur relié à la pompe par un accouplement fendu en fonte
- Raccordement à la tuyauterie à l'aide de brides DIN / ANSI / JIS
Le moteur est un moteur à courant alternatif triphasé.
Unités de contrôle et fluide
- Unités de commande :
- Convertisseur de fréquence : Non inclus
- Fluide pompé :
- Eau
- Plage de température du fluide :
- -20 à 120 °C
- Température du liquide sélectionnée :
- 20 °C
- Densité du liquide :
- 998,2 kg/m³

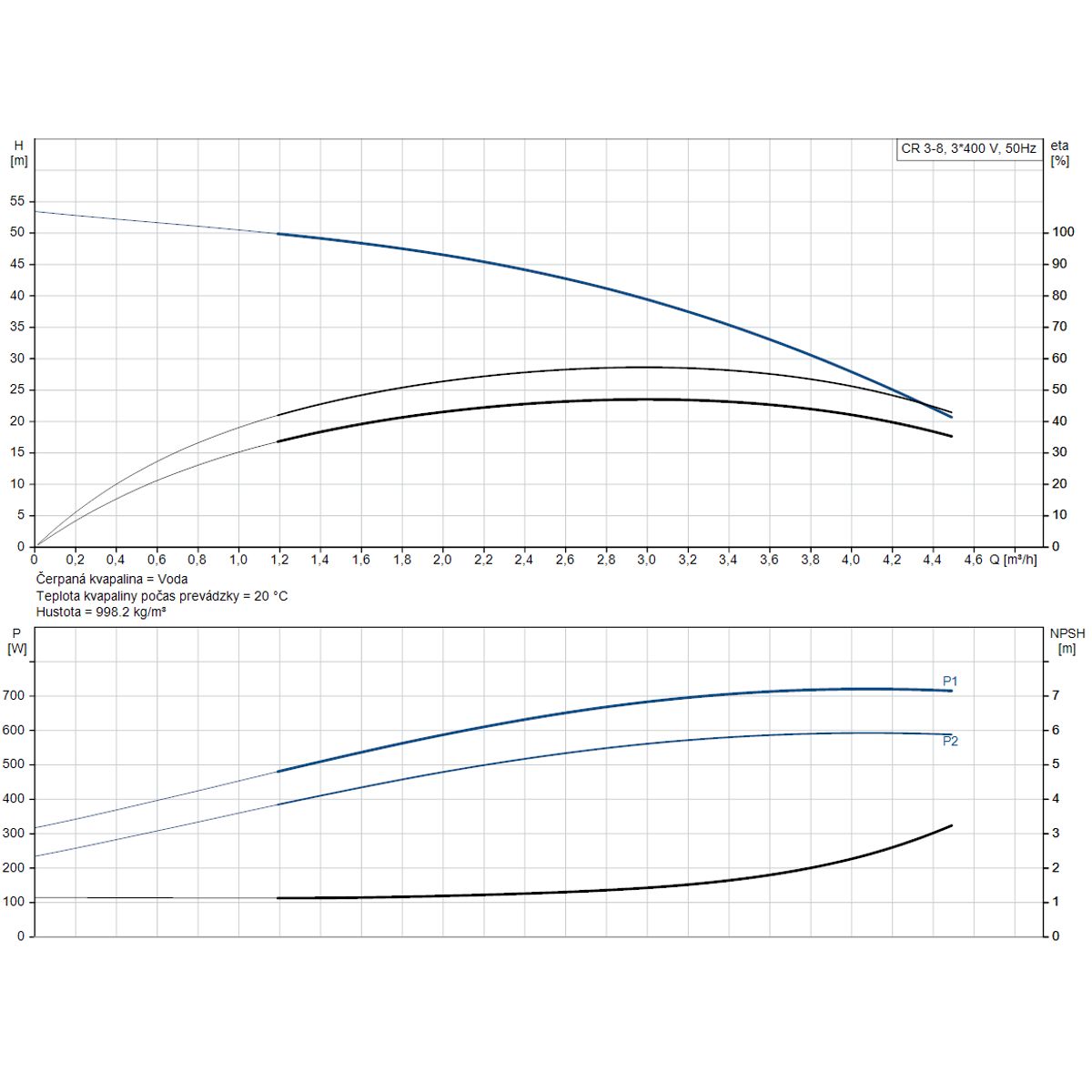

Paramètres techniques
| Vitesse nominale de la pompe | 2864 tr/min |
|---|---|
| Débit nominal | 3 m³/h |
| Hauteur nominale de transport | 38.3 m |
| Orientation de la pompe | Verticale |
| Disposition de la garniture d'arbre | Simple |
| Type de garniture | HQQE |
| Joint d'arbre | HQQE |
| Agréments | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Bande de tolérance de la courbe | ISO 9906:2012 3B |
| Base | Fonte EN 1561 EN-GJL-200 / ASTM A48-25B |
| Roue | Acier inoxydable EN 1.4301 (AISI 304) |
| Roulements | SIC |
| Température ambiante (max.) | 60 °C |
| Pression de service maximale | 25 bar |
| Pression maximale à température | 25 bar / 120 °C, 25 bar / -20 °C |
| Type de connexion | DIN / ANSI / JIS |
| Taille du raccord, côté aspiration | DN 25/32 (1 1/4 pouce) |
| Taille du raccord, refoulement | DN 25/32 (1 1/4 pouce) |
| PN pour le raccordement de la tuyauterie | PN 25 |
| Bride du moteur | FT100 |
| Norme moteur | IEC |
| Type de moteur | 80A |

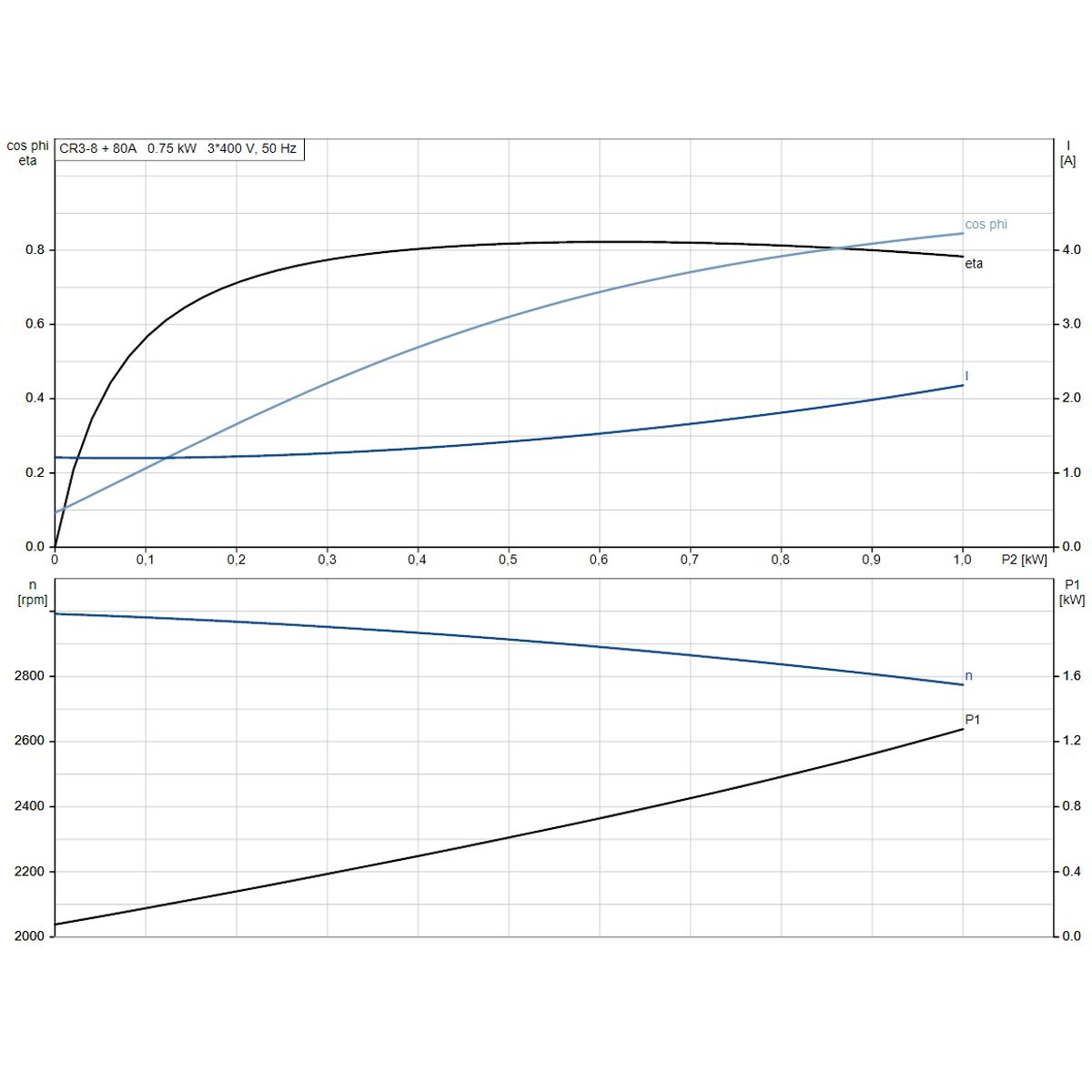

| Puissance P2 | 0,75 kW |
| Fréquence | 50 Hz |
| Tension d'alimentation | 3 x 220-240D / 380-415Y V |
| Courant électrique nominal | 3.30 / 1.90 A |
| Courant électrique de démarrage | 580-620 % |
| Cos phi | 0.81-0.71 |
| Vitesse du moteur (n) | 2840-2870 tr/min |
| Classe de rendement IE | IE3 |
| Rendement à pleine charge (Eta 1/1) | 80.7 % |
| Rendement à 3/4 de charge (Eta 3/4) | 82.7-80.9 % |
| Rendement à 1/2 charge (Eta 1/2) | 81.7-77.9 % |
| Nombre de pôles | 2 |
| Protection IP | 55 Poussière/projection |
| Isolation | F |
| Numéro de série du moteur | 85U05104 |
| Position du bornier | 6 |
| Indice d'efficacité minimale, IEM ≥ | 0.70 |
| Poids net | 27,6 kg |
| Poids brut | 30,3 kg |
| Quantité transportée | 0.063 m³ |
| Q max débit maximal | 4.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 52.8 m |
| P max Puissance maximale absorbée | 0.75 kW |
| Max. température du liquide pompé | 120 °C |
| Courant maximal du moteur | 3.30/1.90 A |
