CR 3-8 A-A-A-E-HQQE / 96516595
4.4 m3/hod
32.3 m
0.75 kW
CR 3-8 A-A-A-E-HQQE / 96516595
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
952.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
Pièces détachées
CR 3-8 A-A-A-E-HQQE / 96516595
Vue d'ensemble du produit
Pompe centrifuge verticale en ligne, conçue pour être installée dans des tuyaux ou sur une fondation. La pompe n'est pas auto-amorçante, ce qui en fait une solution fiable pour un raccordement direct au système sans nécessiter d'aspiration spéciale.
Le moteur est un moteur à courant alternatif triphasé, relié à la pompe par un accouplement en fonte fendu, ce qui garantit une grande durabilité et un transfert de puissance efficace.
Fonctions et caractéristiques
- Matériau des roues et des corps de cellule : acier inoxydable EN 1.4301
- Matériau de la tête et du pied de la pompe : fonte
- Joint de pompe dimensionné selon la norme EN 12756
- Moteur relié à la pompe par un accouplement fendu en fonte
- Raccordement à la tuyauterie au moyen de brides Oval/Rp
- Le moteur à courant alternatif triphasé offre des performances fiables

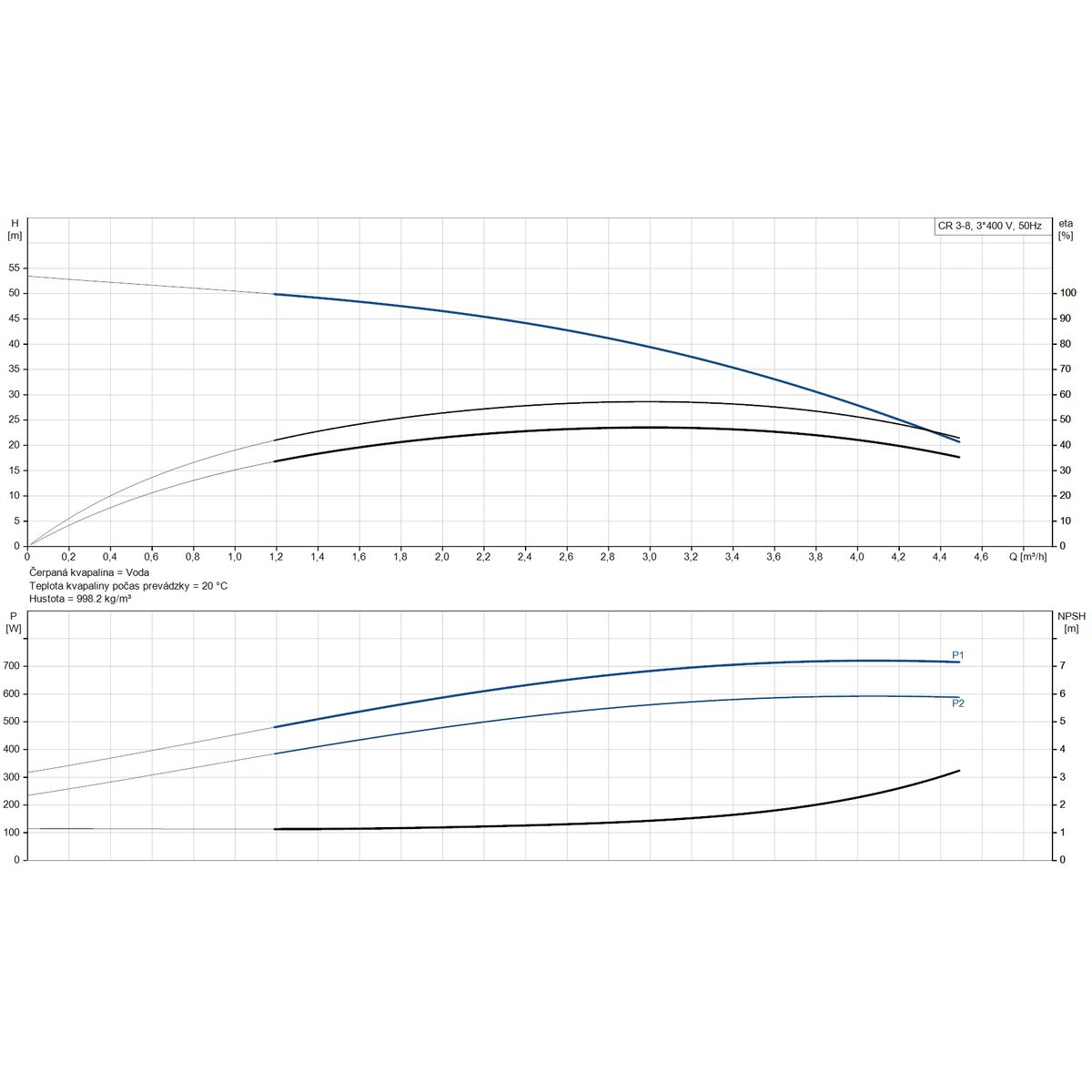

Paramètres techniques
| Unités de contrôle | Aucune |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | -20 .. 120 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité de l'eau | 998,2 kg/m³ |
| Vitesse nominale de la pompe | 2864 tr/min |
| Débit nominal | 3 m³/h |
| Hauteur nominale de transport | 38.3 m |
| Orientation de la pompe | Verticale |
| Joint d'étanchéité | HQQE |
| Agréments | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Courbe de tolérance | ISO9906:2012 3B |
| Pression de service maximale | 16 bar |
| Pression maximale à la température | 16 bar / 120 °C 16 bar / -20 °C |
| Type de connexion | Ovale / Rp |
| Taille de la gorge d'admission | 1 pouce |
| Taille de l'évacuation | 1 pouce |
| PN pour le raccordement des tuyaux | PN 16 |
| Bride de moteur | FT100 |

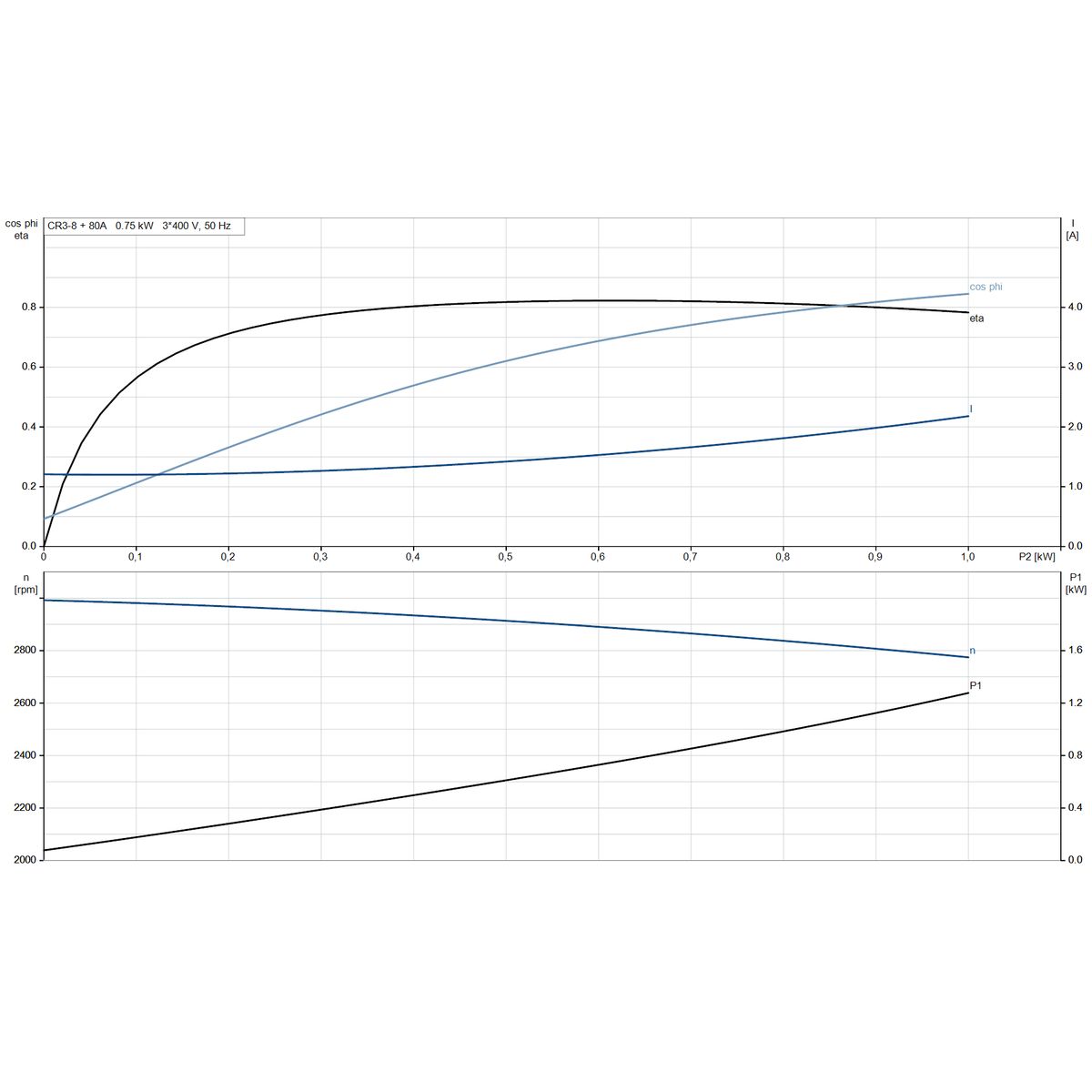

| Données électriques | |
| Norme moteur | IEC |
| Type de moteur | 80A |
| Puissance du moteur (P2) | 0,75 kW |
| Fréquence | 50 Hz |
| Courant électrique nominal | 3.30/1.90 A |
| Courant électrique de démarrage | 580-620 % |
| Cos phi | 0.81-0.71 |
| Vitesse du moteur (n) | 2840-2870 tr/min |
| Classe de rendement IE | IE3 |
| Rendement Eta 1/1 | 80.7 % |
| Rendement Eta 3/4 | 82.7-80.9 % |
| Efficacité Eta 1/2 | 81.7-77.9 % |
| Nombre de pôles | 2 |
| Couverture IP | IP55 Poussière/projection |
| Isolation | F |
| Numéro de série du moteur | 85U05104 |
| Indice d'efficacité minimale, IEM ≥ | 0.70 |
| Poids net | 23 kg |
| Poids brut | 25,7 kg |
| Quantité transportée | 0.063 m³ |
| Position du bornier | 6 |
Matériaux utilisés
- Socle : fonte EN 1561 EN-GJL-200, ASTM A48-25B
- Roue : acier inoxydable EN 1.4301 (AISI 304)
- Roulements : SIC
Installation de l'appareil
- Température ambiante maximale : 60 °C
- Pression maximale de fonctionnement : 16 bar à des températures allant jusqu'à 120 °C
- Raccordement : brides ovales/Rp
| Q max débit maximal | 4.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 32.3 m |
| P max Puissance maximale absorbée | 0.75 kW |
| Max. température du liquide pompé | 120 °C |
| Courant maximal du moteur | 3.30/1.90 A |
