CR 3-10 A-A-A-E-HQQE / 96516597
4.4 m3/hod
65.6 m
0.75 kW
CR 3-10 A-A-A-E-HQQE / 96516597
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
1219.00 € (-14%)
1044.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
Pièces détachées
CR 3-10 A-A-A-E-HQQE / 96516597
Vue d'ensemble du produit
La CR 3-10 A-A-A-E-HQQE est une pompe centrifuge verticale en ligne conçue pour être montée directement sur des tuyaux ou des fondations. Cette pompe n'est pas auto-amorçante.
Elle est conçue pour offrir une durabilité et une fiabilité élevées dans des conditions de service sévères lors du pompage de l'eau.
Fonctions et caractéristiques
- Matériau des roues et du corps de la cellule : acier inoxydable EN 1.4301 pour une meilleure résistance à la corrosion.
- Tête et pied de pompe en fonte pour une plus grande robustesse et une plus longue durée de vie
- Le joint de la pompe, conçu conformément à la norme EN 12756, garantit une étanchéité fiable.
- Le moteur est relié à la pompe par un accouplement fendu en fonte pour faciliter l'installation et l'entretien.
- Raccordement à la canalisation par des brides ovales/Rp
- Moteur à courant alternatif triphasé pour un fonctionnement efficace et stable

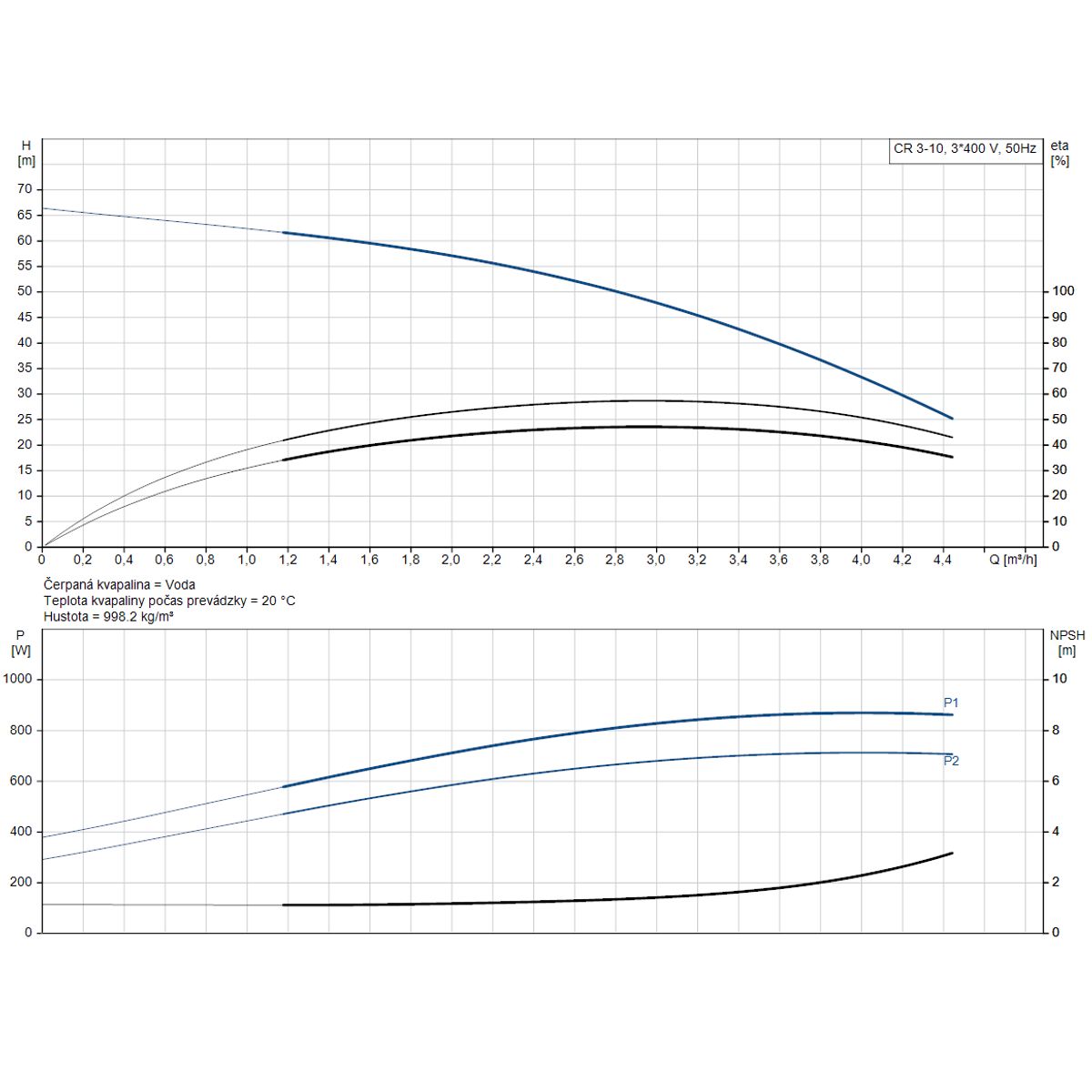

Paramètres techniques
| Unités de contrôle | Aucune |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | De -20 °C à 120 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité de l'eau | 998,2 kg/m³ |
| Vitesse nominale de la pompe | 2864 tr/min |
| Débit nominal | 3 m³/h |
| Hauteur nominale de transport | 46,4 m |
| Orientation de la pompe | Verticale |
| Garniture d'étanchéité | HQQE (joint d'arbre simple) |
| Agréments | CE, EAC, UKCA, SEPRO, WRAS, ACS |
| Bande de tolérance de la courbe | ISO 9906:2012 3B |
| Pression de service maximale | 16 bar |
| Pression maximale à la température | 16 bar à 120 °C et -20 °C |
| Raccordement à la canalisation | Ovale / Rp |
| Taille de la gorge d'admission | 1 pouce |
| Taille de la gorge d'évacuation | 1 pouce |
| PN pour le raccordement des tuyaux | PN 16 |
| Bride du moteur | FT100 |

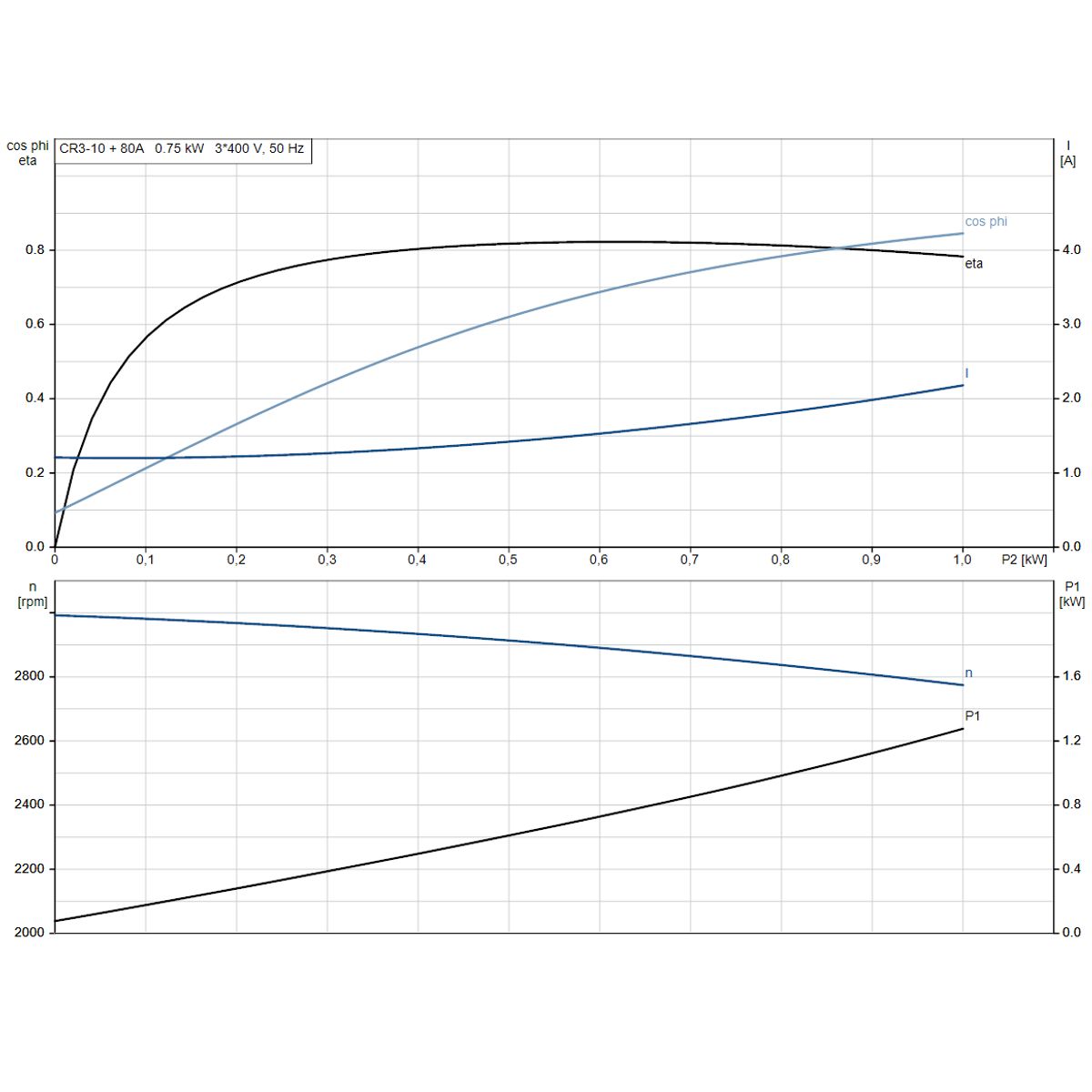

| Norme moteur | IEC |
| Type de moteur | 80A |
| Puissance (P2) | 0,75 kW |
| Fréquence | 50 Hz |
| Tension d'alimentation | 3 x 220-240D/380-415Y V |
| Courant électrique nominal | 3,30 / 1,90 A |
| Courant électrique de démarrage | 580-620 % |
| Cos phi | 0,81-0,71 |
| Vitesse du moteur (n) | 2840-2870 tr/min |
| Classe de rendement IE | IE3 |
| Rendement Eta 1/1 | 80,7 % |
| Rendement Eta 3/4 | 80,9-82,7 % |
| Efficacité Eta 1/2 | 77,9-81,7 % |
| Nombre de pôles | 2 |
| Couverture IP | IP55 Poussière/Mouillage |
| Isolation | F |
| Numéro de série du moteur | 85U05104 |
| Position du bornier | 6 |
| Indice d'efficacité minimale (IEM) | ≥ 0,70 |
| Poids net | 23,8 kg |
| Poids brut | 26,6 kg |
| Quantité transportée | 0,074 m³ |
Matériaux utilisés
- Base : fonte (EN 1561 EN-GJL-200 / ASTM A48-25B)
- Roue : acier inoxydable (EN 1.4301 / AISI 304)
- Roulements : SIC
Installation de l'appareil
Température ambiante maximale pour l'installation : 60 °C
Pression de service maximale : 16 bar
Pression de température maximale : 16 bar à 120 °C et -20 °C
Raccordement : Ovale/Rp
| Q max débit maximal | 4.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 65.6 m |
| P max Puissance maximale absorbée | 0.75 kW |
| Max. température du liquide pompé | 120 °C |
| Courant maximal du moteur | 3.30/1.90 A |
