CR 1-7 A-FGJ-A-V-HQQV / 96516265
2.4 m3/hod
43.7 m
0.37 kW
CR 1-7 A-FGJ-A-V-HQQV / 96516265
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
1200.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
Pièces détachées
CR 1-7 A-FGJ-A-V-HQQV / 96516265
Vue d'ensemble du produit
Pompe centrifuge verticale en ligne, conçue pour être installée dans des tuyaux ou sur une fondation. La pompe n'est pas auto-amorçante, il faut donc veiller à ce que les conditions d'alimentation soient adéquates. Cette pompe de précision est idéale pour pomper de l'eau dans diverses applications nécessitant une fiabilité et une efficacité élevées.
Le moteur est un moteur à courant alternatif triphasé, ce qui garantit un fonctionnement fiable et économe en énergie.
Fonctions et caractéristiques
- La roue et le corps de la cellule sont en acier inoxydable EN 1.4301 pour une meilleure résistance à la corrosion.
- Tête de pompe et pied de pompe en fonte pour une meilleure résistance mécanique.
- Le joint de la pompe, dimensionné conformément à la norme EN 12756, garantit une étanchéité fiable et une longue durée de vie.
- Moteur relié à la pompe par un accouplement en deux parties en fonte pour une transmission efficace de la puissance et une maintenance aisée.
- Le raccordement aux brides de tuyauterie DIN / ANSI / JIS permet une compatibilité universelle avec une grande variété d'installations.
- Orientation verticale de la pompe, adaptée à un agencement compact et économique.
- La garniture d'étanchéité et le joint d'arbre de type HQQV garantissent une grande étanchéité et une grande fiabilité de fonctionnement.
- Les homologations CE, EAC, UKCA, SEPRO et WRAS confirment la qualité et la conformité aux normes internationales.
Paramètres techniques
| Unités de contrôle | Aucune |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | De -20 °C à 90 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité du liquide | 998,2 kg/m³ |
| Vitesse nominale de la pompe | 2873 tr/min |
| Débit nominal | 1,8 m³/h |
| Hauteur nominale de transport | 33.6 m |
| Orientation de la pompe | Verticale |
| Disposition de la garniture d'arbre | Simple |
| Joint d'étanchéité | HQQV |
| Joint d'arbre | HQQV |
| Homologations | CE, EAC, UKCA, SEPRO, WRAS |

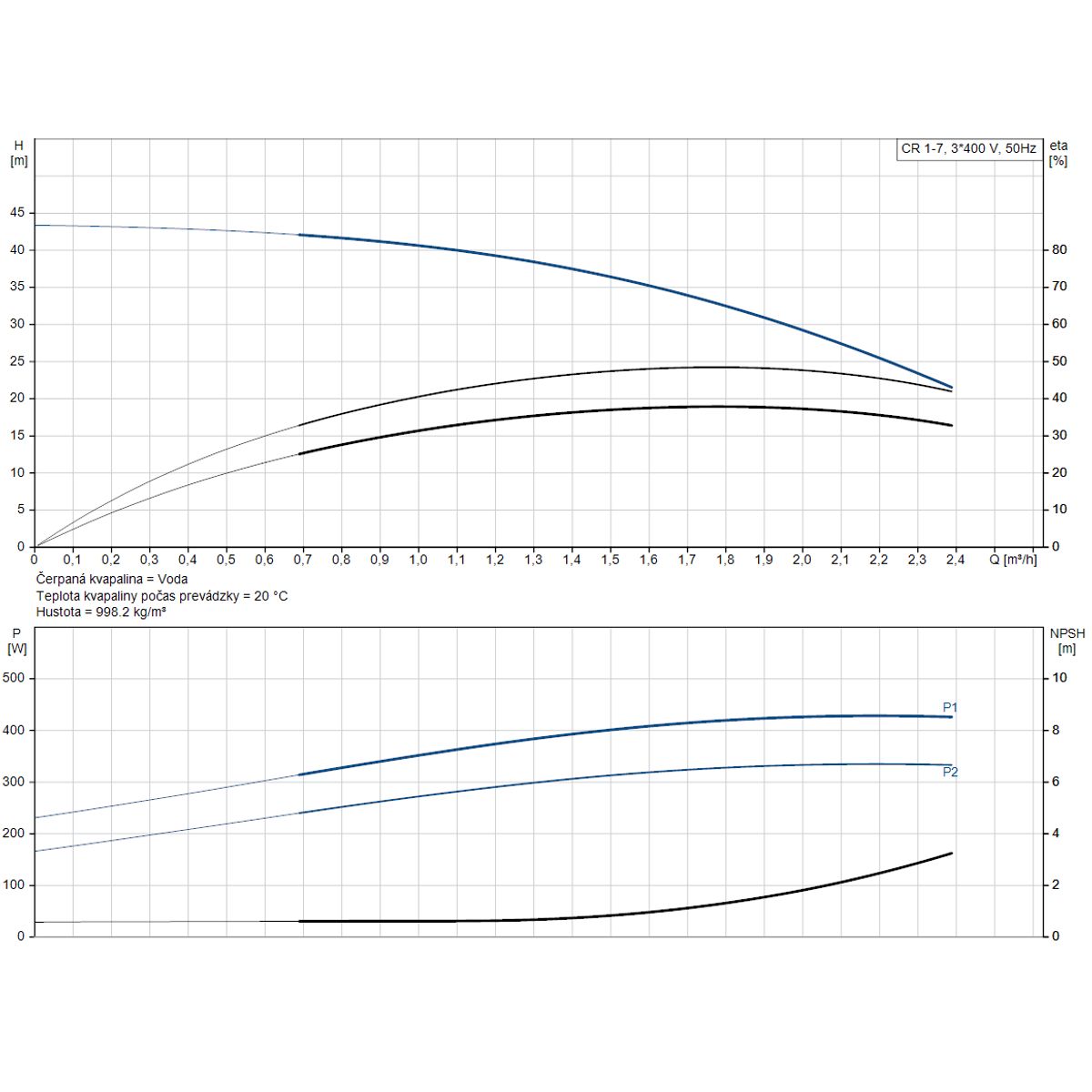

| Bande de tolérance de la courbe | ISO9906:2012 3B |
| Base | Fonte (EN 1561 EN-GJL-200, ASTM A48-25B) |
| Roue | Acier inoxydable (EN 1.4301, AISI 304) |
| Roulements | SIC |
| Température ambiante maximale | 60 °C |
| Pression de service maximale | 25 bar |
| Pression maximale à une température donnée | 25 bar à 90 °C, 25 bar à -20 °C |
| Type de connexion | DIN / ANSI / JIS |
| Taille du raccord d'aspiration/de refoulement | DN 25/32, 1 1/4 pouce |
| PN pour le raccordement des tuyaux | PN 25 |
| Entrée | 250 lb |
| Bride du moteur | FT85 |
| Moteur standard | IEC |
| Type de moteur | 71A |
| Puissance absorbée P2 | 0,37 kW |
| Fréquence | 50 Hz |
| Tension | 3 x 220-240D/380-415Y V |
| Courant électrique nominal | 1.74/1.00 A |
| Courant électrique de démarrage | 490-530 % |
| Cos phi | 0.80-0.70 |
| Vitesse du moteur | 2850-2880 tr/min |
| Classe de rendement IE | IE3 |
| Rendement Eta 1/1 | 73.8 % |
| Rendement Eta 3/4 | 79.0-76.5 % |
| Efficacité Eta 1/2 | 75.5-71.5 % |
| Nombre de pôles | 2 |
| Couverture IP | 55 Poussière/projection |
| Isolation | F |
| Numéro de série du moteur | 85805102 |
| Position du bornier | 6 |
| Indice d'efficacité minimale, IEM ≥ | 0.70 |
| Poids net | 24,7 kg |
| Poids brut | 27,5 kg |
| Quantité transportée | 0.063 m³ |
| Q max débit maximal | 2.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 43.7 m |
| P max Puissance maximale absorbée | 0.37 kW |
| Max. température du liquide pompé | 90 °C |
| Courant maximal du moteur | 1.74/1.00 A |
| Description | Prix | Disponibilité |
|---|
|
Kit de garniture mécanique Grundfos HQQV CR(I/N) 1-5 / 96455087
|
|
Grundfos Set de pièces de rechange Pièces d'usure CR 1/3 - jusqu'à 9 étages / 96455095
|
