CR 1-7 A-A-A-V-HQQV / 96516202
2.4 m3/hod
43.7 m
0.37 kW
CR 1-7 A-A-A-V-HQQV / 96516202
Fabricant:
Grundfos
EAN:
5700396738017
Disponible
1100.00 € (TVA comprise)
Disponible
EAN:
5700396738017
Description
Paramètres
Pièces détachées
CR 1-7 A-A-A-V-HQQV / 96516202
Vue d'ensemble du produit
Pompe centrifuge verticale en ligne, conçue pour être installée directement dans la canalisation ou sur la fondation. Cette pompe n'est pas auto-amorçante.
Caractéristiques et fonctions
- Matériau des roues et des corps de cellule : acier inoxydable EN 1.4301
- Matériau de la tête et du pied de la pompe : fonte
- Joint de pompe dimensionné selon la norme EN 12756
- Le moteur est relié à la pompe par un accouplement en deux parties en fonte.
- Raccordement à la tuyauterie Oval/Rp par brides
- Le moteur à courant alternatif triphasé garantit des performances fiables

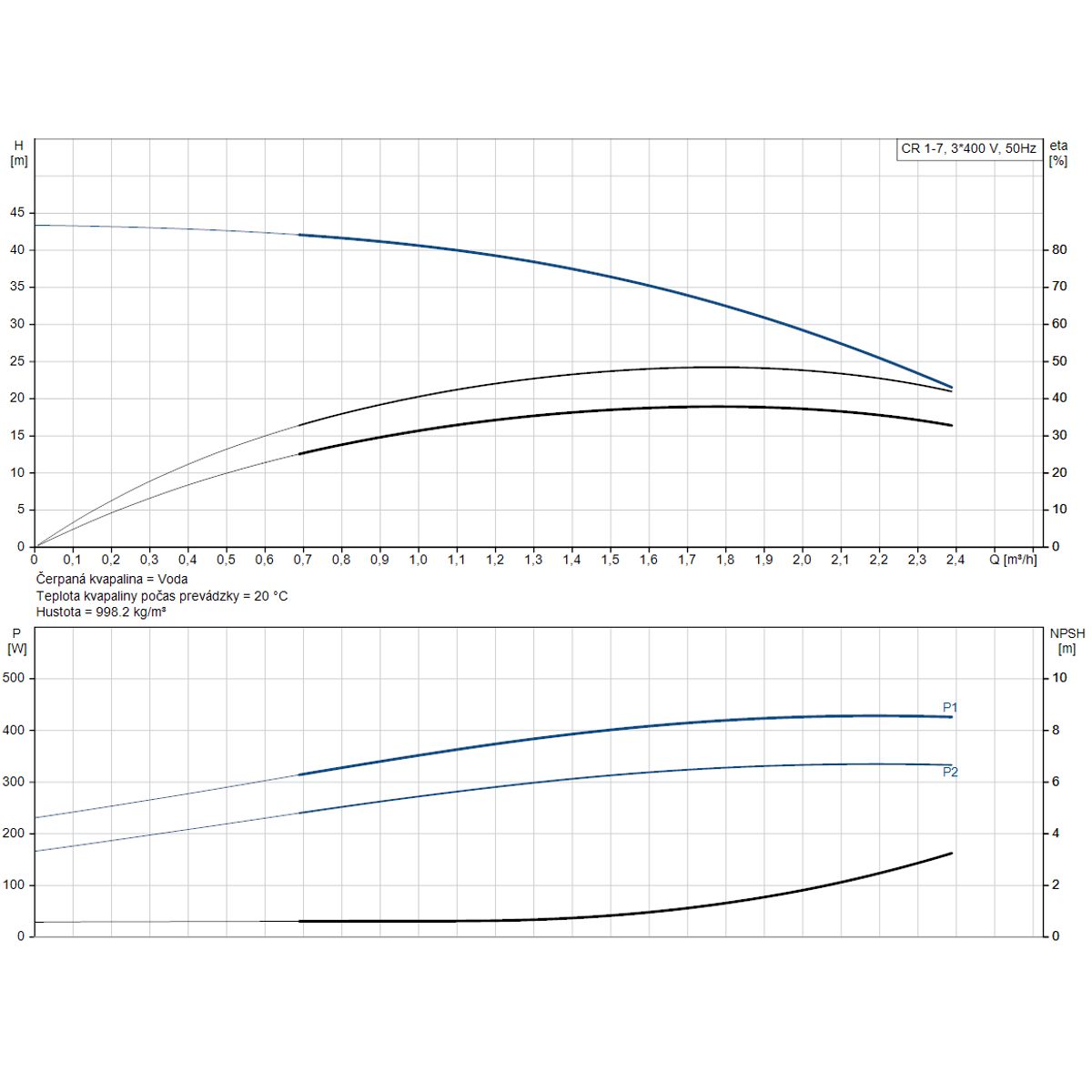

Paramètres techniques
| Unités de contrôle | Convertisseur de fréquence : aucun |
|---|---|
| Liquide pompé | Eau |
| Plage de température du liquide | -20 .. 90 °C |
| Température du liquide sélectionnée | 20 °C |
| Densité du liquide | 998,2 kg/m³ |
| Vitesse nominale de la pompe | 2873 tr/min |
| Débit nominal | 1,8 m³/h |
| Hauteur nominale de transport | 33.6 m |
| Orientation de la pompe | Verticale |
| Disposition de l'arbre de colmatage | Simple |
| Type de presse-étoupe | HQQV |
| Joint d'arbre | HQQV |
| Homologations | CE, EAC, UKCA, SEPRO, WRAS |
| Bande de tolérance de la courbe | ISO9906:2012 3B |
| Base | Fonte EN 1561 EN-GJL-200, ASTM A48-25B |
| Roue | Acier inoxydable EN 1.4301 (AISI 304) |
| Roulements | SIC |
| Température ambiante maximale | 60 °C |
| Pression de service maximale | 16 bar |
| Pression maximale à 90 °C | 16 bar |
| Pression maximale à -20 °C | 16 bar |
| Type de connexion | Ovale / Rp |
| Taille de la gorge d'admission | 1 pouce |
| Taille de la gorge d'évacuation | 1 pouce |
| PN pour le raccordement des tuyaux | PN 16 |
| Bride du moteur | FT85 |
| Données électriques | Norme moteur : IEC Type de moteur : 71A P2 : 0,37 kW Puissance absorbée (P2) requise par la pompe : 0,37 kW Fréquence : 50 Hz Tension : 3 x 220-240D/380-415Y V Courant électrique nominal : 1,74/1,00 A Courant électrique de démarrage : 490-530 %. Cos phi : 0.80-0.70 Vitesse (n) : 2850-2880 tr/min Classe d'efficacité IE : IE3 Isolation : F Numéro de série du moteur : 85805102 |
| Autres paramètres | Position des bornes : 6 Indice de rendement minimum MEI ≥ 0,70 Poids net : 20,1 kg Poids brut : 22,9 kg Quantité transportée : 0,063 m³ |
| Q max débit maximal | 2.4 m3/hod |
| Tension | 3x220-240D / 380-415Y V |
| H max Hauteur de refoulement | 43.7 m |
| P max Puissance maximale absorbée | 0.37 kW |
| Max. température du liquide pompé | 90 °C |
| Courant maximal du moteur | 1.74/1.00 A |
