Groupe de surpression Bakalar-PumpS B-ATS-E CVE 20-7
Aperçu / Description

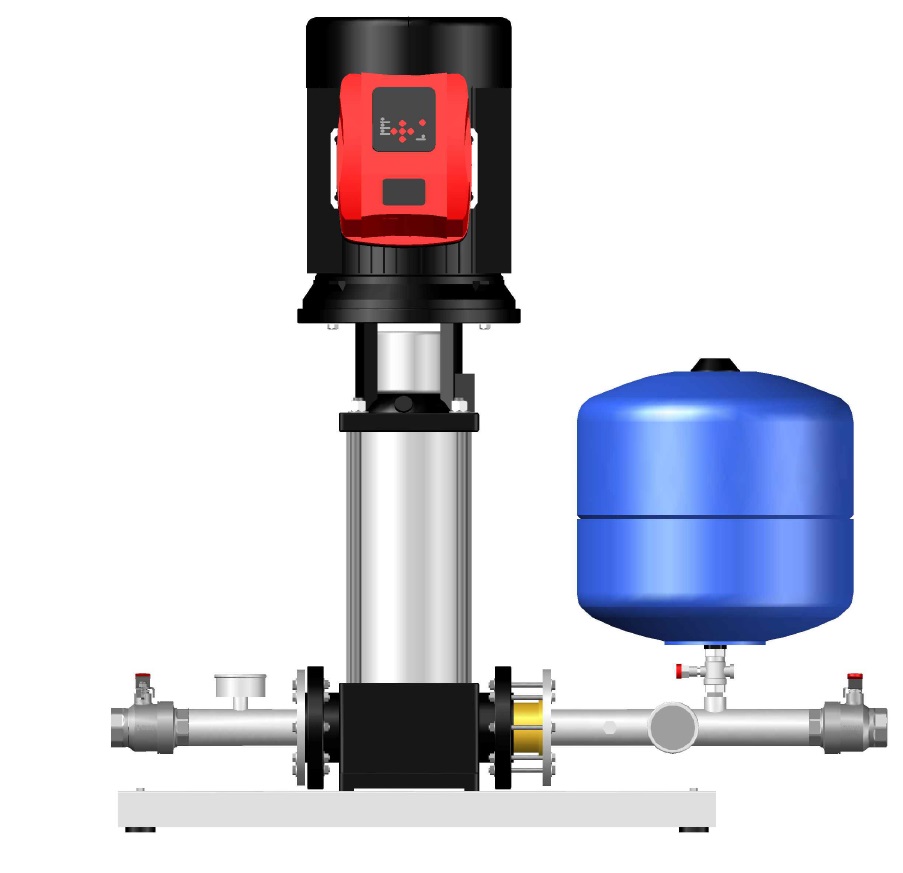

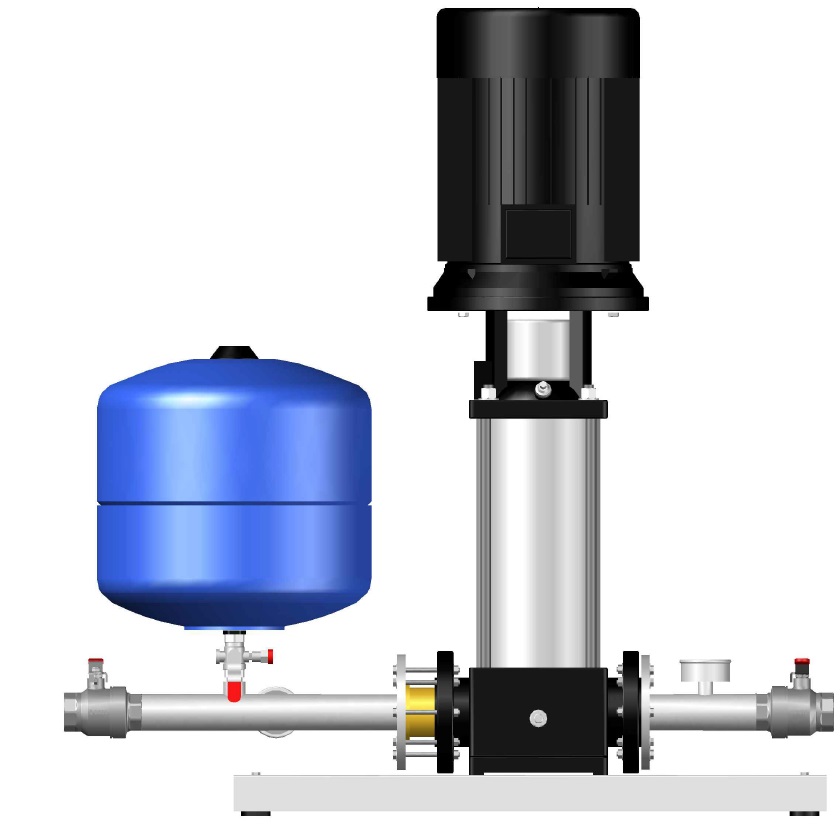

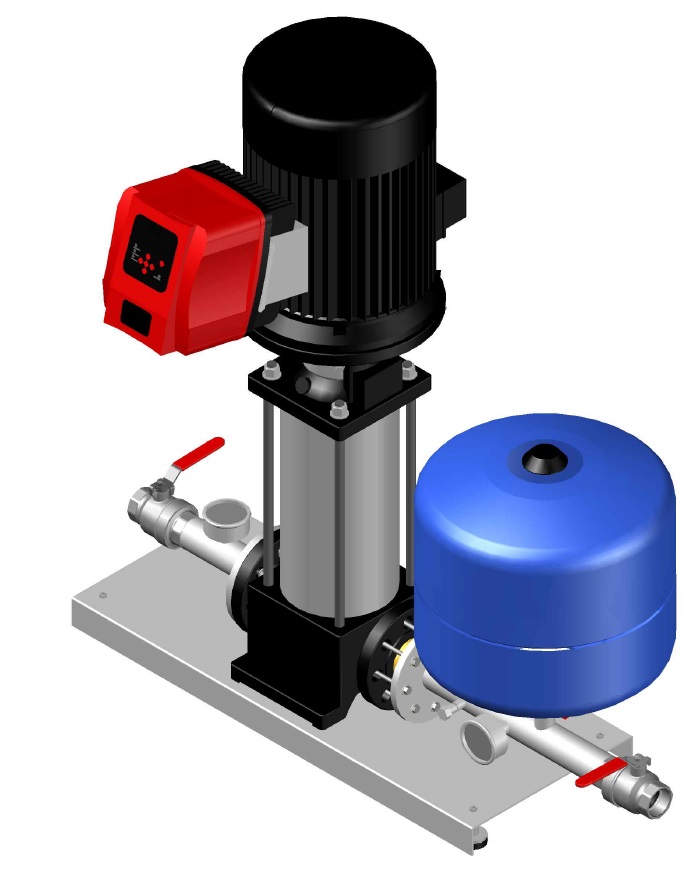

Le groupe de surpression B-ATS-E est une solution complète et entièrement autonome pour l'augmentation de la pression, qui permet de maintenir en permanence une pression constante dans votre conduite. Ce groupe de surpression est un produit complet prêt à être raccordé, entièrement assemblé et testé, qui se compose non seulement d'une pompe en ligne multicellulaire, mais aussi d'une conduite d'aspiration et de refoulement en acier inoxydable, d'un réservoir de pression, d'un manomètre et d'un clapet anti-retour monté côté refoulement.
La pompe en ligne est équipée d'un convertisseur de fréquence qui, grâce à sa régulation de vitesse, adapte la puissance de la pompe à la consommation instantanée, ce qui permet de ménager la pompe et de consommer moins d'énergie. Grâce à un capteur de pression externe monté côté pression, la pompe est commandée sur la base de la pression régnant actuellement dans la conduite et n'est donc pas sujette aux pannes, car aucune mesure mécanique de la pression n'a lieu. Le convertisseur de fréquence est refroidi à l'air et offre ainsi une performance et une fiabilité élevées.
L'hydraulique de la pompe est entièrement fabriquée en acier inoxydable AISI304 et la plaque de base de la pompe, y compris les brides d'aspiration et de refoulement, sont fabriquées en fonte grise. La garniture mécanique de la pompe est de conception compacte et permet de la remplacer sans avoir à démonter la pompe.
Le convertisseur de fréquence permet également de préprogrammer la protection contre la marche à sec de la pompe, qui intervient directement en cas de chute de pression dans la conduite et protège ainsi la pompe contre les dommages.
L'ensemble du groupe de surpression est construit sur une plaque de base en acier inoxydable qui, grâce à des compensateurs supplémentaires, contribue à réduire les vibrations et donc à rendre le fonctionnement plus silencieux.
Fonctions / caractéristiques
- Livré entièrement prêt à être raccordé
- Préprogrammé - branchez et profitez
- Conduites en acier inoxydable
- Service facile
- Large plage de fréquence du convertisseur de fréquence (30 - 60 Hz)
- Pression constante dans la conduite
- Pas de coups de bélier
- Construction robuste
- Plaque de base en acier inoxydable
- Sur demande, raccordement fileté ou à bride
- Configurable individuellement
Fonctions de protection
- Protection contre la marche à sec
- Protection du moteur
- Protection contre la surpression
- Protection contre les sous-tensions
- Protection contre les surtensions
- Charge inégale
- Surchauffe du variateur de fréquence
Entrées et sorties du variateur de fréquence
Entrées
- Analogique 1 : 4 - 20mA (capteur de pression)
- Analogique 2 : 0 - 10V
- Numérique : 3x
Sorties
- Numérique : 2x relais programmables (messages d'erreur, signal de fonctionnement de la pompe, contrôle de la pompe à la même vitesse)
- Connexion série RS485, ce qui permet de mettre en réseau jusqu'à 8 variateurs de fréquence en série.
Matériaux de la pompe
- Unité de roulement : acier inoxydable AISI304
- Plaque de base : fonte grise ASTM25B
- Plaque de base : acier inoxydable AISI304
- Garniture mécanique : SiC/carbure de tungstène/EPDM
- Vannes : acier inoxydable AISI316
Domaines d'application
- Bâtiments de grande hauteur
- Irrigation industrielle
- Augmentation de la pression
- Approvisionnement en eau
- Distribution d'eau industrielle
Fonction WiFi (en option)
Une autre fonction de nos groupes de surpression est le module WiFi, qui vous permet d'accéder directement à toutes les données de fonctionnement et aux réglages via l'IoT. Vous avez la possibilité d'accéder à tout moment et depuis n'importe quel endroit du monde (avec une connexion Internet) au groupe de surpression, de modifier les réglages et de consulter les données de fonctionnement actuelles. Cette fonction est optionnelle et nécessite l'achat d'un module WiFi.
Données techniques
| Type de pompe | Pompe en ligne à plusieurs étages |
|---|---|
| Matériau du système hydraulique | Acier inoxydable AISI304 |
| Plaque de base | Acier inoxydable AISI304 |
| Plaque de fond | Fonte grise ASTM25B |
| Garniture mécanique | SiC/carbure de tungstène/EPDM, construction compacte (remplaçable sans démontage) |
| Plage de fréquence | 30 - 60 Hz |
| Commande | Convertisseur de fréquence avec régulation de vitesse |
| Capteur de pression | Externe, monté côté pression |
| Fonctions de protection | Protection contre la marche à sec, protection du moteur, surpression, sous-tension et surtension, charge inégale, surchauffe Convertisseur de fréquence |
| Type d'installation | Système complet prêt à être raccordé |
Courbe caractéristique de puissance
Dimensions
| Q max débit maximal | 500 l/min |
| Tension | 400 V |
| H max Hauteur de refoulement | 100 m |
| P max Puissance maximale absorbée | 7,5 kW |
| DN évacuation - diamètre | DN 50 |
| Poids | 95 kg |
| Max. température du liquide pompé | -20/ +104 °C |
| Valeur du pH | 3-9 |
| Courant maximal du moteur | A |
| Max. température ambiante | +40 °C |
| Variant | Prix | Disponibilité |
|---|
|
BATS-E CVE 20-05
Q max: 500 l/min Tension: 400 V H max: 71 m P max: 5,5 kW DN évacuation - diamètre: DN 50 Poids: 88 kg Max. température du liquide pompé: -20/ +104 °C Valeur du pH: 3-9 Max. température ambiante: +40 °C |
|
BATS-E CVE 20-03
Q max: 500 l/min Tension: 400 V H max: 44 m P max: 4,0 kW DN évacuation - diamètre: DN 50 Poids: 60 kg Max. température du liquide pompé: -20/ +104 °C Valeur du pH: 3-9 Max. température ambiante: +40 °C |
